| Technische
Daten
|
| Anzahl
Vakuumröhren
|
10
|
15
|
20
|
25
|
30
|
| Bruttofäche [m²]
|
0,189
|
0,189
|
0,189
|
0,189
|
0,189
|
| Aperturfläche [m²]
|
0,936
|
1,395
|
1,860
|
2,326
|
2,791
|
| Absorberflächer [m²]
|
0,808
|
1,206
|
1,607
|
2,009
|
2,411
|
| Absorption
|
über 94 %
|
| Emission
|
unter 74 %
|
| Abmaße
(L/B/H) [mm]
|
2020/995/155
|
2020/1410/155
|
2020/1825/155
|
2020/2240/155
|
2020/2655/155
|
| Volumen
Solarflüssigkeit [l]
|
0,77
|
1,155
|
1,54
|
1,925
|
2,3
|
| Anschlussmaß
|
1" (AG)
|
| max.
Druck
|
1 Mpa
|
| Arbeitsdruck
|
0,6 Mpa
|
| max.
Stagnationstemperatur
|
200,3 °C
|
| Durchflussmenge
|
0,8-2,5 l/min
|
| Dicke
der Isolierung
|
40 mm
|
| Röhrenabstand
|
78 mm
|
| min.
Kollektorwinkel
|
25 °
|
| max.
Kollektorwinkel
|
60 °
|
| Bruttoewicht [kg]
|
39,9
|
58,3
|
77,1
|
96,1
|
114,1
|
|
Anzahl Vakuumröhren
|
A [mm]
|
B [mm]
|
C [mm]
|
D [mm]
|
| 10
|
942
|
810
|
118
|
2020
|
| 15
|
1332
|
1208
|
118
|
2020
|
| 20
|
1722
|
1590
|
118
|
2020
|
| 25
|
2112
|
1980
|
118
|
2020
|
| 30
|
2502
|
2370
|
118
|
2020
|
|
|
|
|
|
|

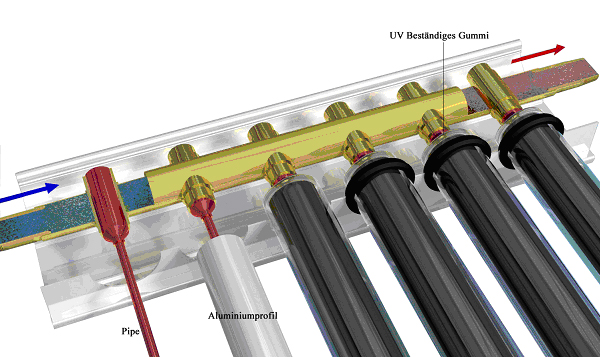

Beim Heat-Pipe-Kollektor sind die einzelnen Kupferpipes mit
Flüssigkeit bei Unterdruck gefüllt und trocken in eine Sammelleiste
eingebunden.
Die Wärmeübertragung
erfolgt durch Wärmeleitung vom Kondensator zur Sammelleiste hin. Die
Sammelleiste mit dem Ein- und Ausgang zur Verrohrung des Kollektors wird von der bereits bei 25 °C verdampft die Flüssigkeit im
Kupferrohr und steigt in den Kondensator auf.
Der Kondensator übertragt die Wärme in die Sammelleiste, welche von der
Solarflüssigkeit durchströmt wird. Durch die Wärmeabgabe kühlt der
Kondensator ab, der angesammelte Dampf verflüssigt sich und fließt zurück in
das Rohr. Dieser Kreislauf von Verdampfung und Abkühlung wiederholt sich,
Voraussetzung dafür ist eine Mindestneigung von 25 ° für den Kollektor.
Durch die trockene
Anbindung können die Heat-Pipes auch bei laufendem
Betrieb des Kollektor bei Bedarf getauscht werden.
Auf Grund des ausgezeichneten Wirkungsgrades arbeiten die Kollektoren bereits
bei trübem Wetter und geringer Sonnenstrahlung ab 30 W/m².
Die Heat-Pipe Kollektoren wurden vom Fraunhofer Institut gemäß EN 12975 Teil 1 und 2
erfolgreich getestet. Das Testergebnis dokumentiert den hohen Wirkungsgrad
des Kollektors.
Zusätzlich besitzen die Heat-Pipe Kollektoren das Solar Keymark Zeichen und garantieren Planungssicherheit bei allen Anwendungen in ganz Europa.
24 mm Durchmesser des
Kondensators, 58 mm lang, 1,6 mm Wanddicke - dadurch wird eine großflächige
Wärmeleitung hin zur Sammelleiste erreicht.
|
|
|
