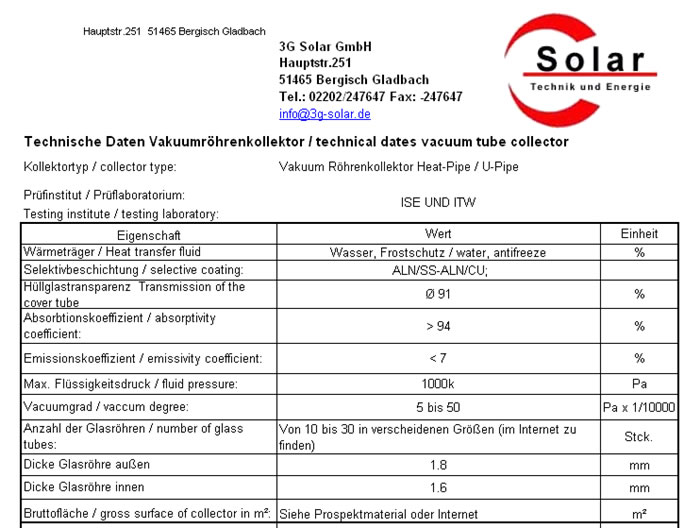

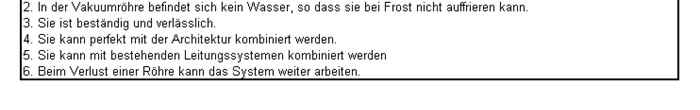

Technische Daten Vakuumröhrenkollektor



²        Selektivbeschichtung: ALN/SS-ALN/CU

²        Wärmeträgerfluid (in %):

volume of the fluid:0.7l, Transmission of the cover tube:91%

²        Vakuum im Kollektor fluid pressure:1000kPa

²        Dicke Glasröhre außen in mm: 1.8mm

²        Dicke Glasröhre innen: 1.6mm

²        Material Vakuumrohr: borosilicate glass

²        Stagnationstemperatur: 200.3

²        empfohlene Durchflussmenge: 50-150l/h

²        Konversationsfaktor ή0:: absorptivity coefficient:94%

²        Wärmeverlust-Koeffizient k1 (W/m²K):

(10Rohr)a1a=1.529W/K, a1A=1.771W/K

²        Temperaturabhängiger Wärmedurchgangskoeffizient k2:

      (10Rohr)a2a=0.0166W/K,a1A=0.0192W/K

²        effektive Wärmekapazität des Kollektors ceff =C/Aa : (10Rohr)15.6KJ/K

²        Absorptionsgrad ά in %: 197.5 kein Verwindung

²        Absorptionsgrad: 94%

²        Emisssionsgrad  έ (by 80°C) in %: Emissivity coefficient7%

²        Transmission Glas٢: Cu/Al/SS/N2 on borosilicate glass

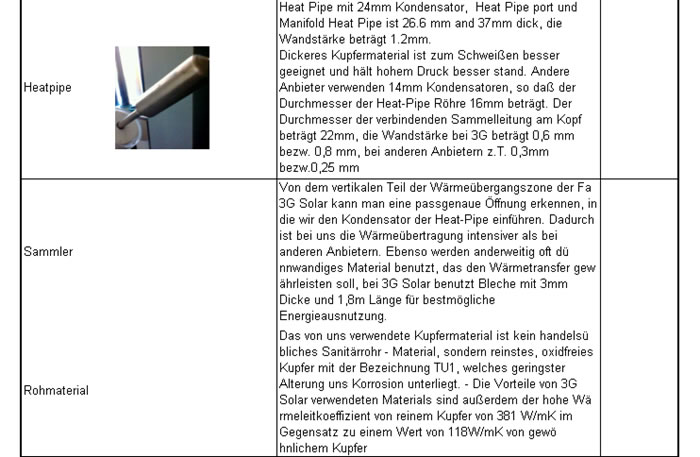

²        Hit Pipe:

Es ist mit 24mm Kondensator, Hit Pipe und Manifold Hit Pipe ist 26.6mm und 37mm dick, die Wandstärke beträgt 1.2mm. Dickeres Kupfermaterial ist zum Schweißen besser geeignet und hält hohem Druck besser stand. Andere Anbieter verwenden 14mm Kondensatoren, so daß der Durckmesser der Hit Pipe Röhre 16mm beträgt. Der Durckmesser der verbinden Sammelleitung am Kopf beträgt 22mm, die Wandstärke bei unseren beträgt 0.6mm bezw. 0.8mm, bei anderen Anbietern z.T. 0.3mm bezw.0.25mm



²        Sammler:

von dem vertikalen Teil der Wärmeübergangszone der unser kann man eine passgenaue Öffnung erkennen, in die wir den Kondensator der Heat-Pipe einführen. Dadurch ist bei uns die Wärmeübertragung intensiver als bei anderen Anbietem. Ebenso werden anderweitig oft dünnwandiges Material benutzt, das den Wärmertransfer gewährleisten soll, bei unseren benutzt Bleche mit 3mm Dicke und 1.8m Länge für bestmögliche Energieausnutzung.



²        Rohmaterial

Das von uns verwendete Kupfermaterial ist kein handelsübliches Sanitärrohr--Material, sondern reinstes, oxidfreies Kupfer uns Korrosion unterliegt. - Die Vorteile von unseren verwendeten Materials sind außerdem der hohe Wärmeleitkoeffizient von reinem Kupfer von 381W/mK im Gegensatz zu einem Wert von 118w/mK von gewöhnlichem Kupfer.

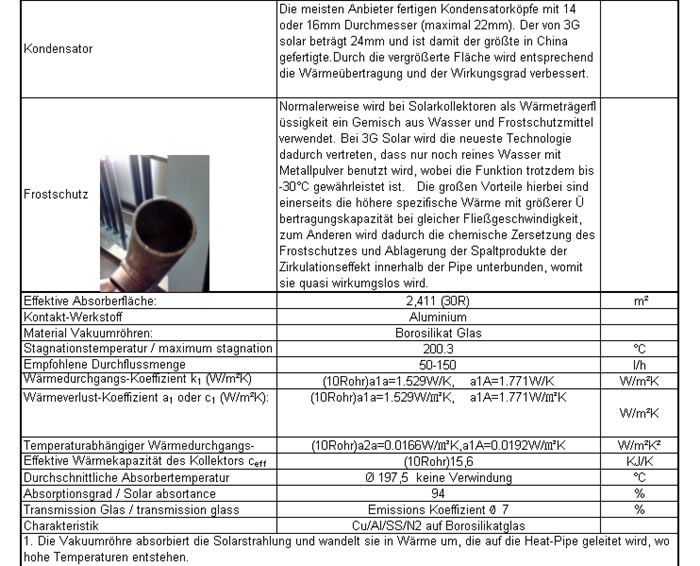

²        Kondensator

Die meisten Anbieter fertigen Kondensatorköpfe mit 14 oder 16mm Durchmesse (maximal 22mm). Der von unseren beträgt 24mm. Durch die vergrößterte Fläche wird entsprechend die Wärmeübertragung und der Wirkungsgrad verbessert.
