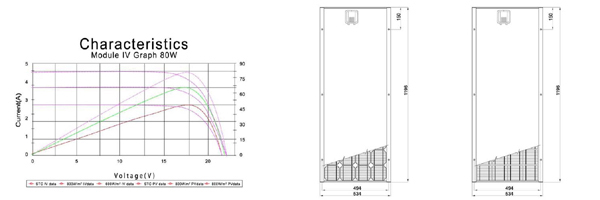

| SL080-12, monokristallin |
|
|
|
| Übersicht |
|
|
| Minimum Power Abweichung |
+/- 5 % |
| Zellen pro Modul |
36 á 125 x 125 mm |
| Modulabmaße |
1483 x 665 x 35 mm |
| Elektrische Daten |
|
|
| NOCT |
45 +/- 2 °C |
| Temperaturkoeffizient Spannung |
- 0,33 %/°C |
| Temperaturkoeffizient Strom |
+ 0,05 %/°C |
| Temperaturkoeffizient Leistung |
- 0,23 %/°C |
| Zertifizierung |
|
|
|
|
|
| IEC-61215 |
ja |
|
|
|
| TÜV Sicherheitklasse ll |
ja |
|
|
|
| Elektrische Daten |
|
|
|
|
|
| max. Nennleistung |
85 W |
80 W |
75 W |
|
|
| Nennspannung |
17,2 V |
|
|
| Nennstrom |
4,94 A |
4,65 A |
4,36 A |
|
|
| Leerlaufspannung |
21,6 V |
|
|
| Kurzschlussstrom |
5,47 A |
5,14 A |
4,80 A |
|
|
| Moduleffizienz |
13,30% |
12,50% |
11,70% |
|
|
| Arbeitstemperatur |
- 40 bis + 85 °C |
|
|
| max. Systemspannung |
715 V DC |
|
|

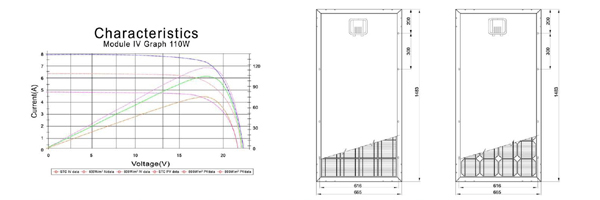

| SL110-12, monokristallin |
|
|
|
| Übersicht |
|
|
| Minimum Power Abweichung |
+/- 5 % |
| Zellen pro Modul |
36 á 156 x 156 mm |
| Modulabmaße |
1483 x 665 x 35 mm |
| Elektrische Daten |
|
|
| NOCT |
45 +/- 2 °C |
| Temperaturkoeffizient Spannung |
- 0,33 %/°C |
| Temperaturkoeffizient Strom |
+ 0,05 %/°C |
| Temperaturkoeffizient Leistung |
- 0,23 %/°C |
| Zertifizierung |
|
|
|
|
|
| IEC-61215 |
ja |
|
|
|
| TÜV Sicherheitklasse ll |
- |
|
|
|
| Elektrische Daten |
|
|
|
|
|
| max. Nennleistung |
130 W |
120 W |
110 W |
100 W |
|
| Nennspannung |
17,2 V |
|
| Nennstrom |
7,56 A |
6,98 A |
6,40 A |
5,81 A |
|
| Leerlaufspannung |
21,6 V |
|
| Kurzschlussstrom |
8,27 A |
7,94 A |
7,27 A |
6,61 A |
|
| Moduleffizienz |
13,2% |
12,2% |
11,2% |
10,20% |
|
| Arbeitstemperatur |
- 40 bis + 85 °C |
|
| max. Systemspannung |
715 V DC |
|
| SL160-12, monokristallin |
|
|
|
| Übersicht |
|
|
| Minimum Power Abweichung |
+/- 5 % |
| Zellen pro Modul |
72 á 125 x 125 mm |
| Modulabmaße |
1580 x 808 x 35 mm |
| Elektrische Daten |
|
|
| NOCT |
45 +/- 2 °C |
| Temperaturkoeffizient Spannung |
- 0,33 %/°C |
| Temperaturkoeffizient Strom |
+ 0,05 %/°C |
| Temperaturkoeffizient Leistung |
- 0,23 %/°C |
| Zertifizierung |
|
|
|
|
|
| IEC-61215 |
ja |
|
|
|
| TÜV Sicherheitklasse ll |
ja |
|
|
|
| Elektrische Daten |
|
|
|
|
|
| max. Nennleistung |
180 W |
175 W |
170 W |
165 W |
|
| Nennspannung |
36,0 V |
36,0 V |
35,9 V |
35,8 V |
|
| Nennstrom |
5,00 A |
4,86 A |
4,74 A |
4,61 A |
|
| Leerlaufspannung |
45,0 V |
44,8 V |
44,5 V |
44,0 V |
|
| Kurzschlussstrom |
5,20 A |
5,17 A |
5,12 A |
5,10 A |
|
| Moduleffizienz |
14,4 % |
14,0 % |
13,6 % |
13,2 % |
|
| Arbeitstemperatur |
- 40 bis + 85 °C |
|
| max. Systemspannung |
1000 V DC |
|
|
|
